一、時間：2024年12月22日
二、地點：云南省昆明市某園區
三、使用產品：一體式超聲波液位計
概述：本項目為云南省昆明市某園區儲水水箱液位監測，對園區內的3個儲水水箱里的實時水位進行監測，實現進出水的自動控制，提前有效的做好監測水位報警后控制自來水管的自動閥門開關;對水箱進行實時液位監測，4~20ma輸出至PLC控制系統，PLC內置高低位報警觸點開關輸出控制自動閥門的開關，能夠實現自動化控制，保障儲水水箱的儲水量。

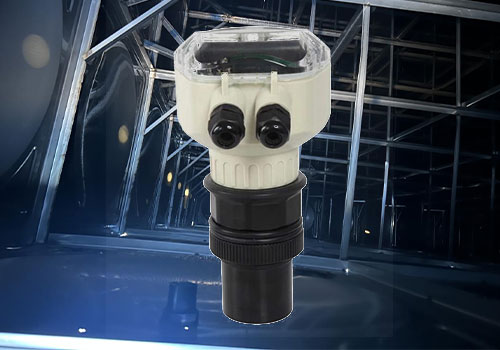

產品選型：按照現場考察和業主的要求，本項目選用制造商為：福州大禹電子科技有限公司生產的：一體式超聲波液位計,實現現場的前端液位、空高、環境溫度的采集。

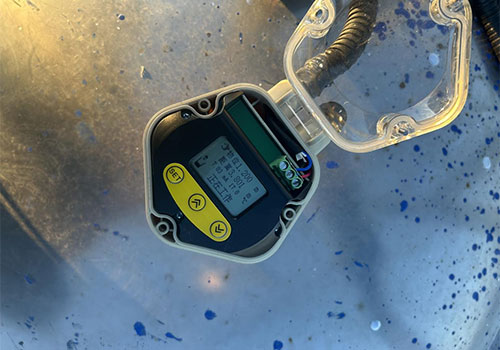

3個儲水水箱高度都為5米，最大儲水水位4.5米，根據實際情況，安裝需在儲水水箱頂部開孔加法蘭連接傳感器，封閉式儲水水箱內部有很多結構件(如圖)，需選在內部空間較空曠頂端中間位置安裝，孔內壁清理光滑，保證在傳感器發射角度內的下方無遮擋，避免超聲波測量誤差反饋。(如：現場圖片)。

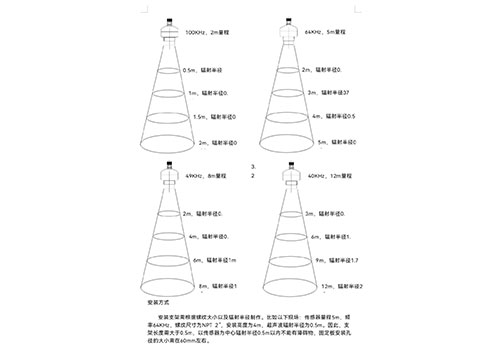

注：按照儀表選型，結合現場實際情況和發射角度要求，水位低于0.35米以下會出現液位跳動(是因為在這個距離的時候，有結構件在超聲波發射角度內，會導致誤判)，所以低位報警可設置在0.35米以上。
